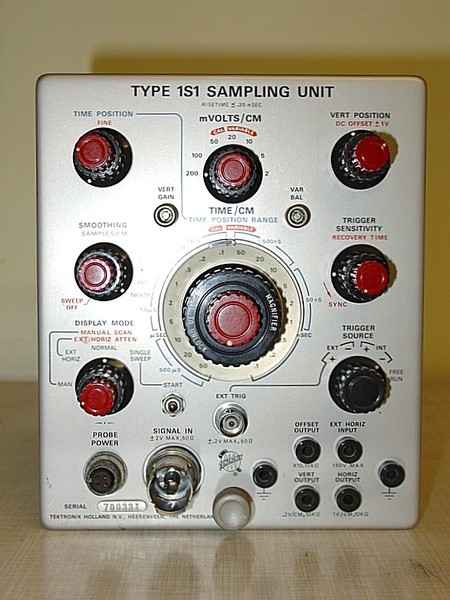

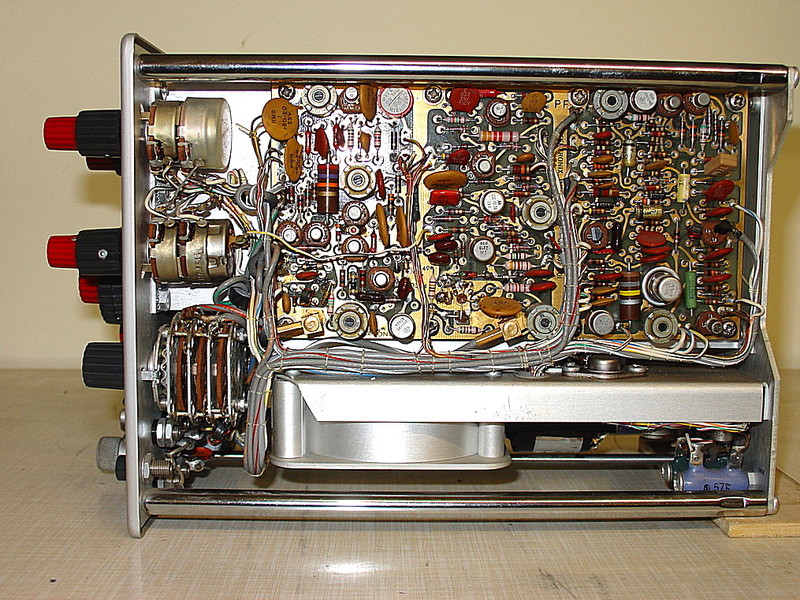

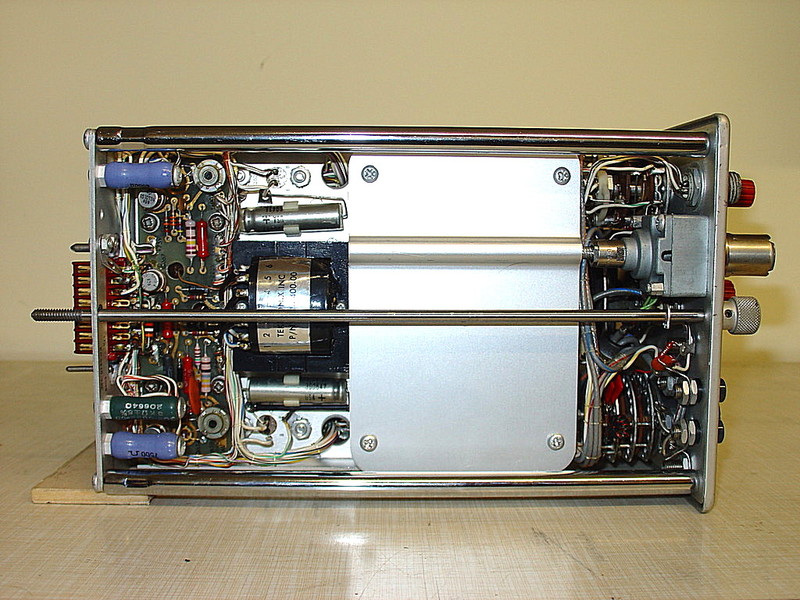

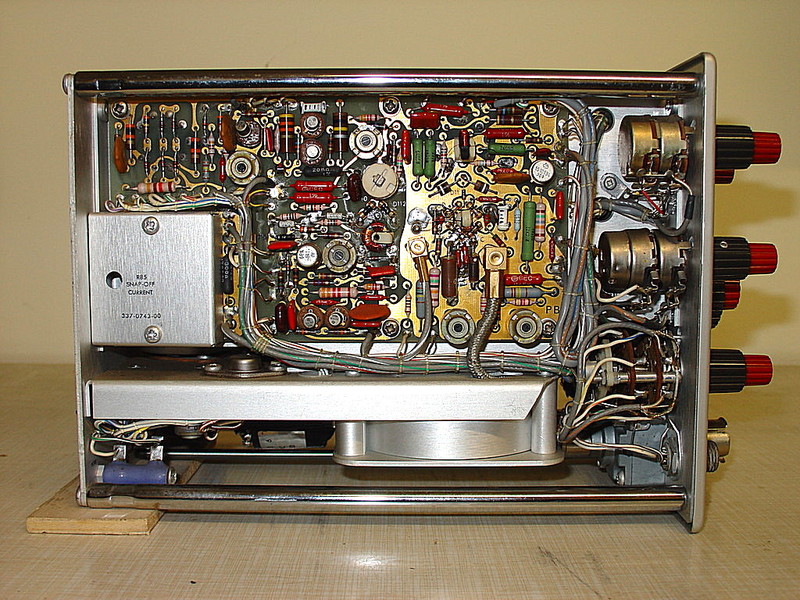

Sampling Unit für TEK 5** bis TEK 55* sowie TEK 58* mit Adapter

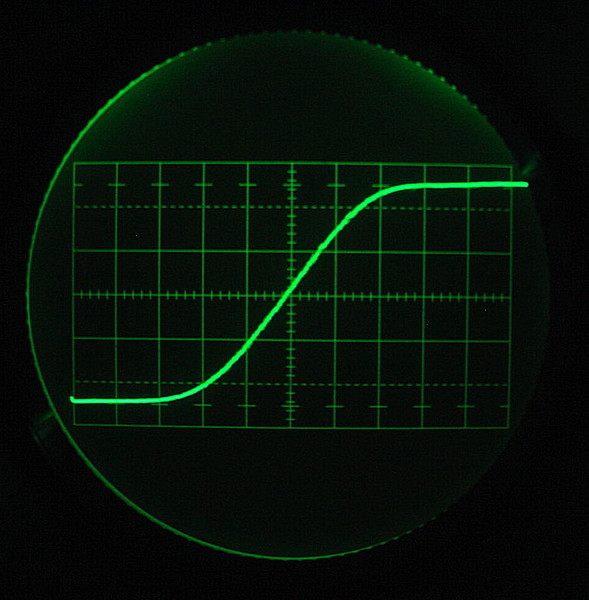

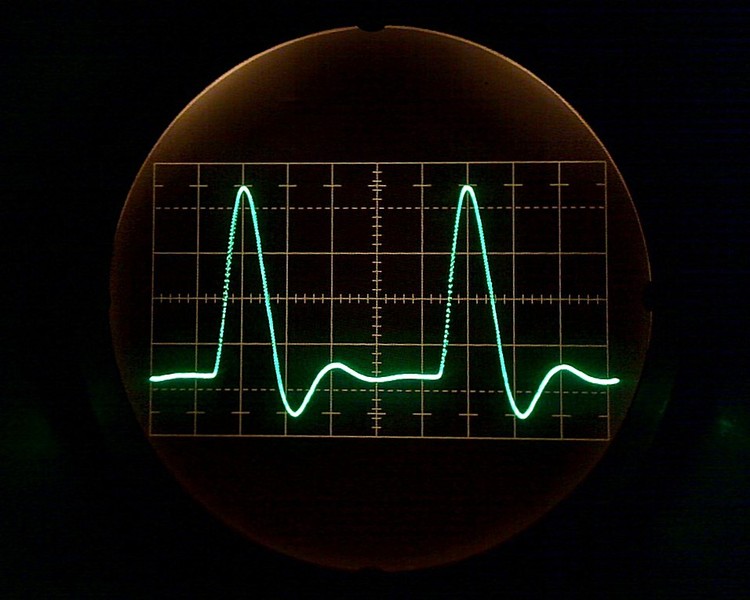

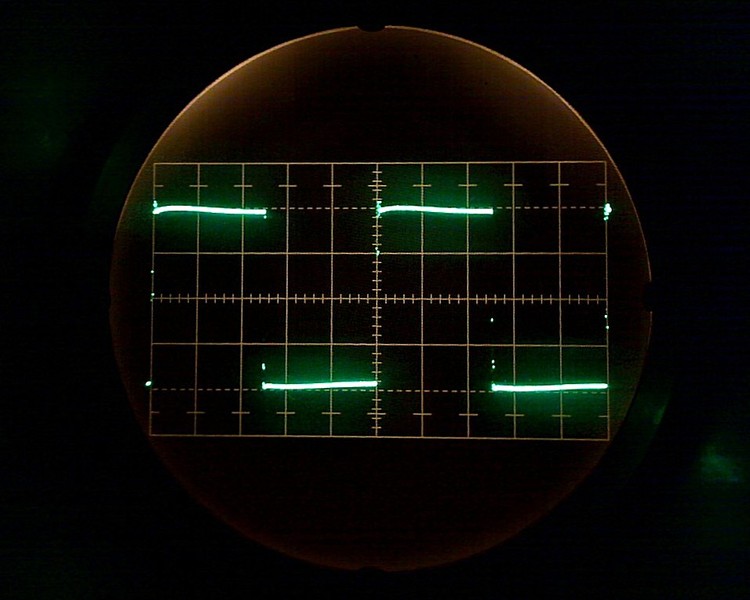

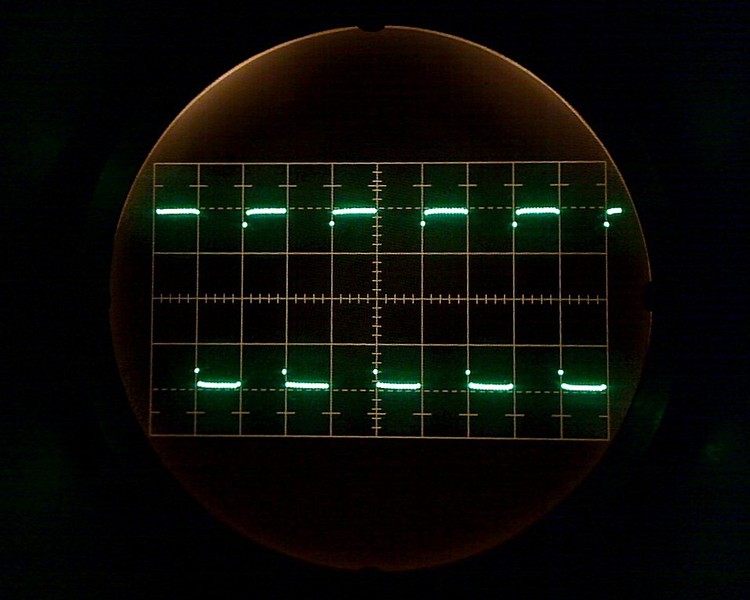

Frequenzgang: DC bis 1GHz / Anstiegszeit: 350 psec , siehe Bild 6

Empfindlichkeit: 2, 5, 10, 20, 50, 100, 200 mV/cm an 50 Ohm Eingangswiderstand, durch optionalen Tastkopf auf 10 MOhm bei Tastverhältnis >=1:10 erweiterbar

Zeitbasis: 50usec/cm bis 1nsec/cm, 100 fache Dehnung bis 100psec/cm

Triggerung: Int./Ext. an 50 Ohm, 100KHz bis >=1GHz

Funktion der Sampling Unit:

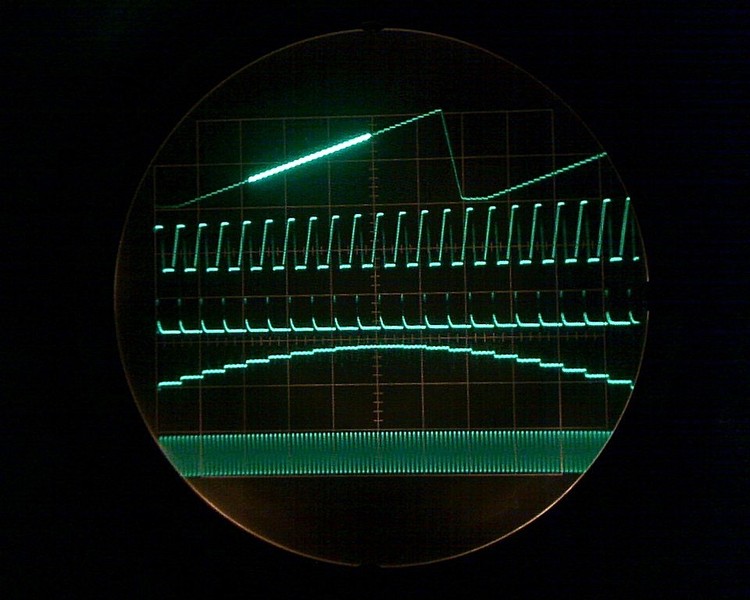

Das Staircase-Signal (Spur 1) ist getriggert durch das darzustellende Signal  (Spur 5 / 2MHz Sinus in realtime), pro Periode eine Treppenstufe.

Das Fastramp-Signal (Spur 2) ist ein schneller Linearanstieg entsprechend der gewählten Zeitbasis. Es wird mit jeder Treppenstufe neu getriggert und endet beim Erreichen der jeweiligen Treppenstufe.

Beim Erreichen der Treppenstufe wird das Sampling-Signal (Spur 3) generiert.

Mit Hilfe des Sampling-Signals wird von dem darzustellenden Signal  eine Probe (Spur 4) genommen, jedesmal eine Periode weiter und verschoben um die Differenz der Anstiegszeiten der Fastramp-Signale von Treppenstufe zu Treppenstufe.

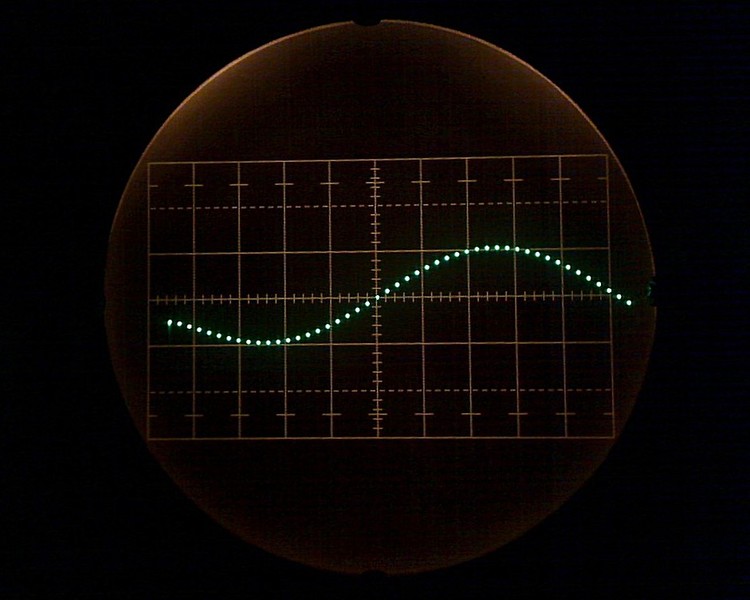

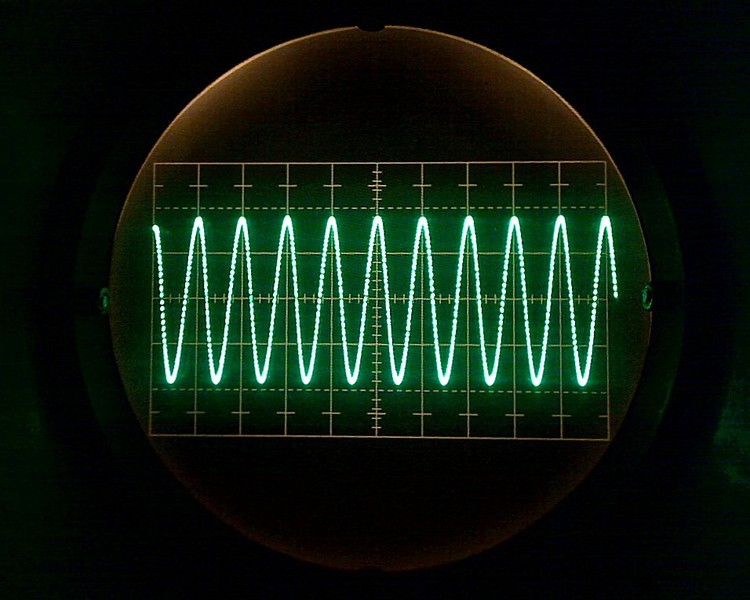

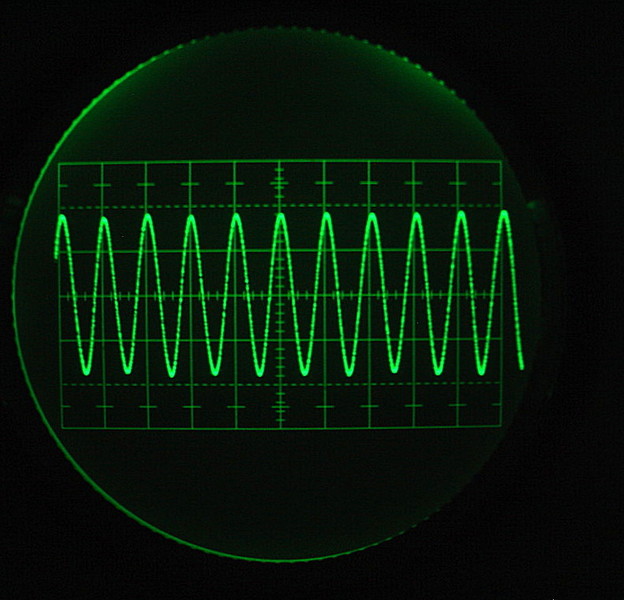

So erhält man das abgetastete Bild einer 2MHz Sinusschwingung (Bild 2) bei minimaler Abtastrate. Die eingestellte Zeitbasis ist 0,05 usec/cm, der tatsächliche horizontale Sweep der Darstellung beträgt dabei 1,2 msec. Bild 3 zeigt das Signal bei großer Abtastrate bei einer horizontalen Sweeplänge von ca. 10 msec.

Diese Sampling-Methode funktioniert beim 1S1 bis über 1GHz hinaus, bzw. bis zu einem Zeitmaßstab von 100psec/cm.

Bild 1 ist mit einem TEK 556 (1A1 und 1A4, B delayed by A) aufgenommen,   Bild 2 und Bild 3 mit einem TEK 547.
