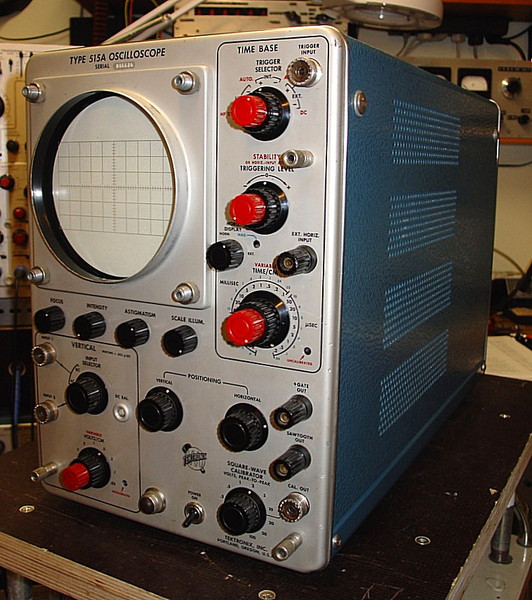

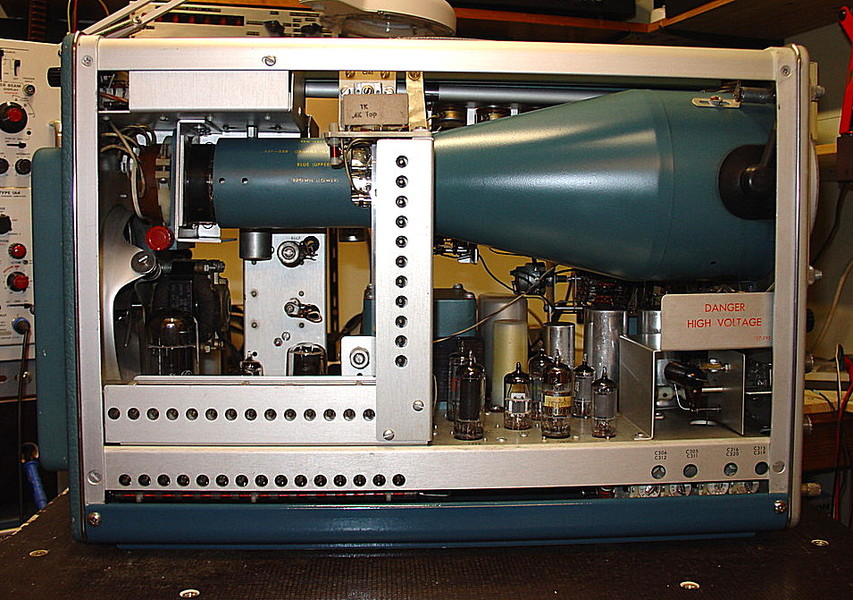

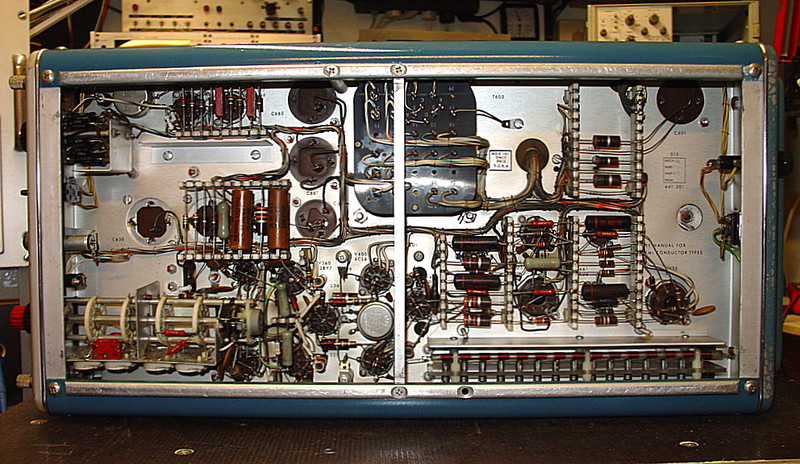

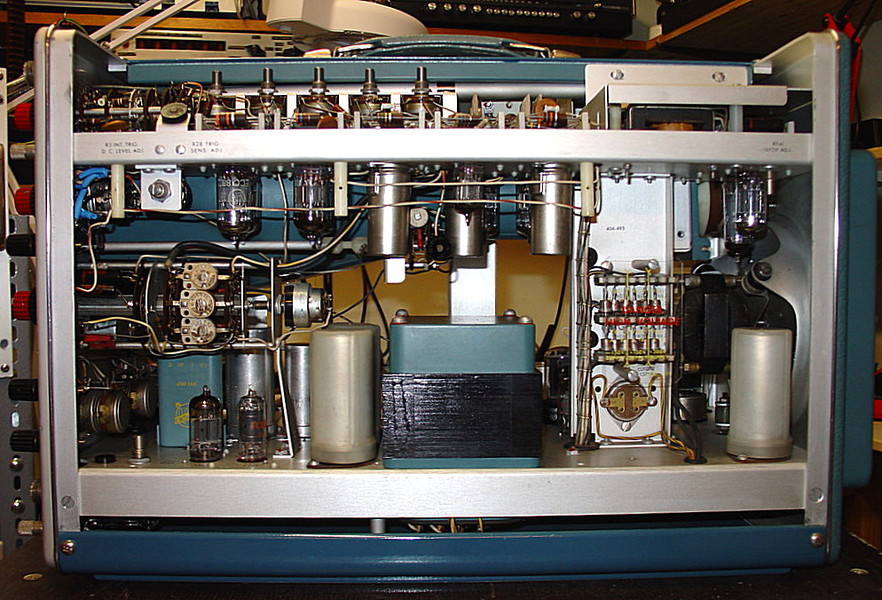

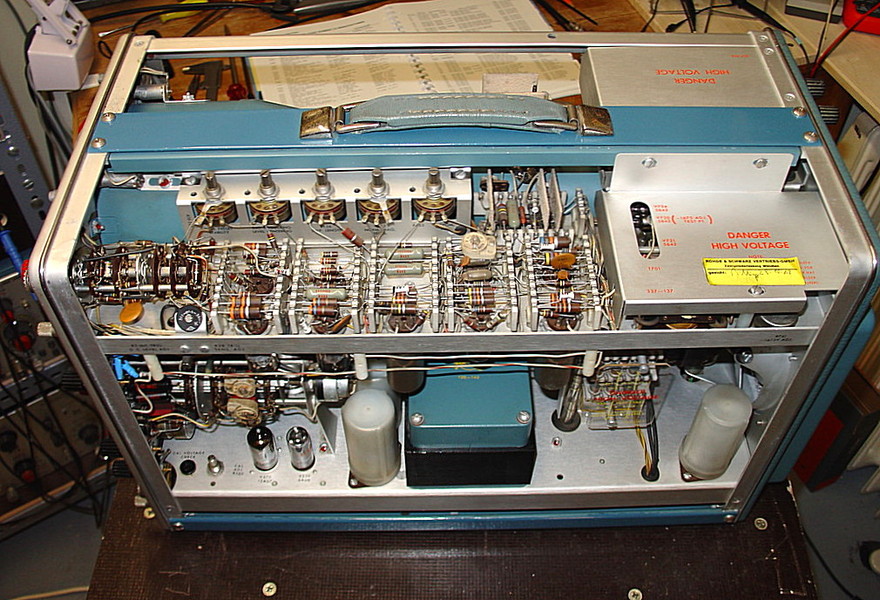

Bei dem Tektronix Oszilloskop 515 A handelt es sich um ein Servicegerät in Röhrentechnik mit ca 12 cm Bildröhre bei 6 cm Schreibhöhe. Der vertikale Einkanalverstärker (kein Plug-In) hat eine Eingangsempfindlichkeit von 50 mV/cm bis 20 V/cm und verfügt über zwei wählbare Eingänge, so dass auch zwei Messungen bei externer Triggerung zueinander in Relation gesetzt werden können. Die obere Grenzfrequenz beträgt 15 MHz, die Risetime 23 nsec.

Der horizontale Zeitmaßstab geht von 2 sec/cm bis 0,2 usec/cm, mit dem 5 fachen Magnifier erreicht man 40 nsec/cm.

Die sehr helle Bildröhre hat ein beleuchtbares Außenraster, so dass die Photos der Oszillogramme Parallaxenfehler enthalten.

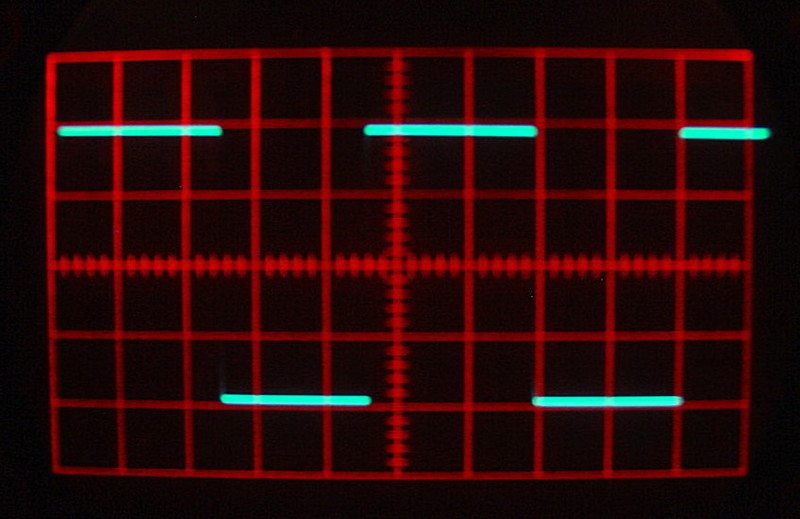

Bild 6 zeigt das 2V-Signal des Eichgenerators bei 0,5 V/cm (Parallaxefehler!).

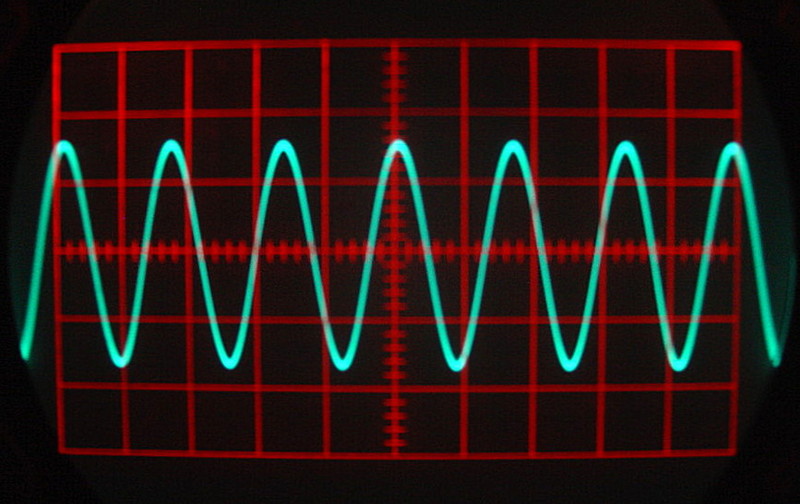

Bild 7 zeigt eine Sinusspannung mit 15 MHz bei 40 nsec/cm.

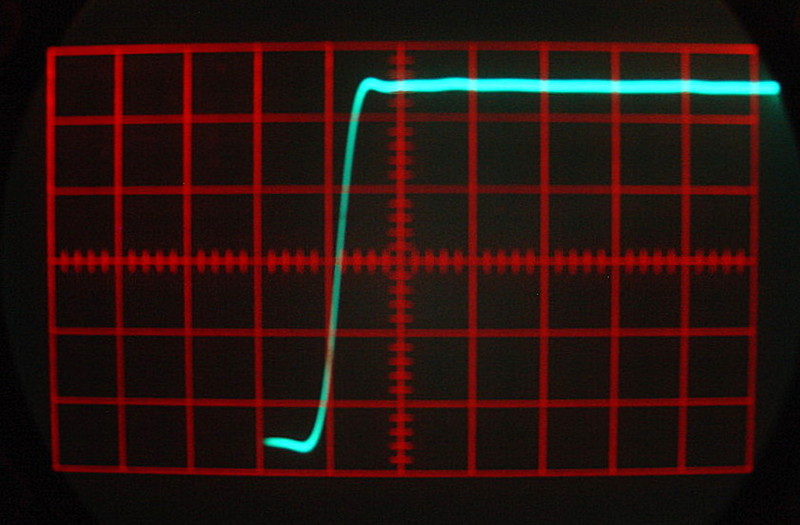

Bild 8 zeigt die Risetime des Vertikalverstärkers bei 40 nsec/cm.

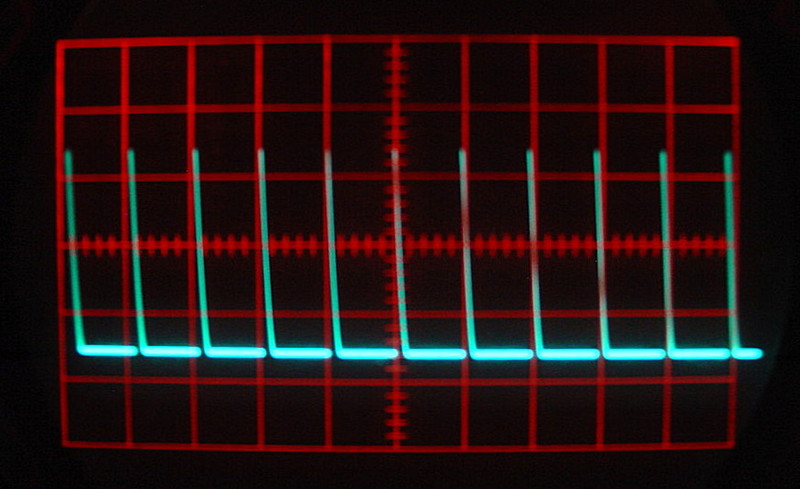

Bild 9 zeigt das 1 KHz-Zeiteichsignal bei 1 msec/cm (Parallaxefehler!).
