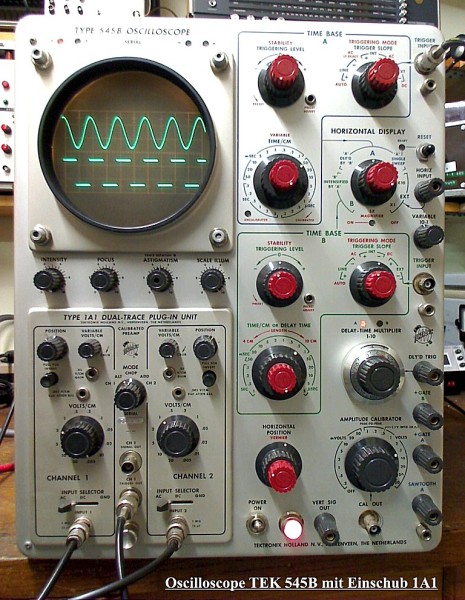

Tektronix Oszilloskop 545 B

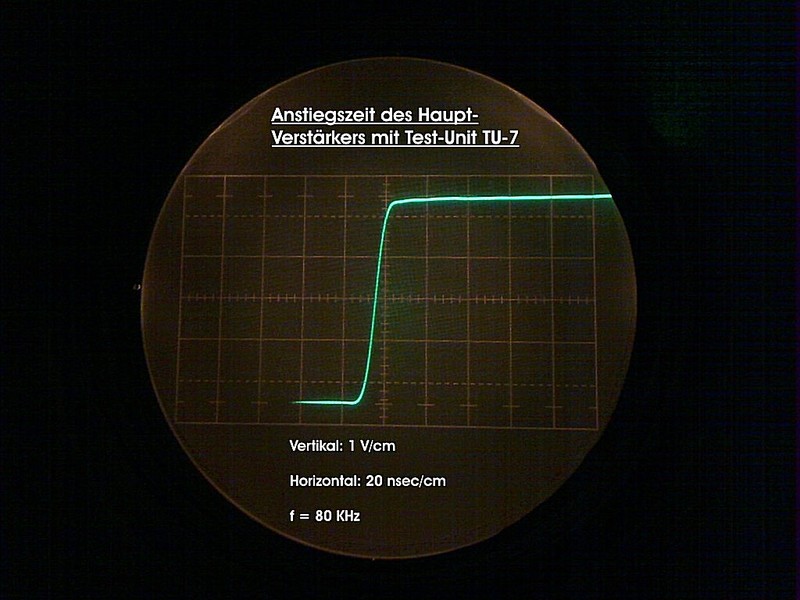

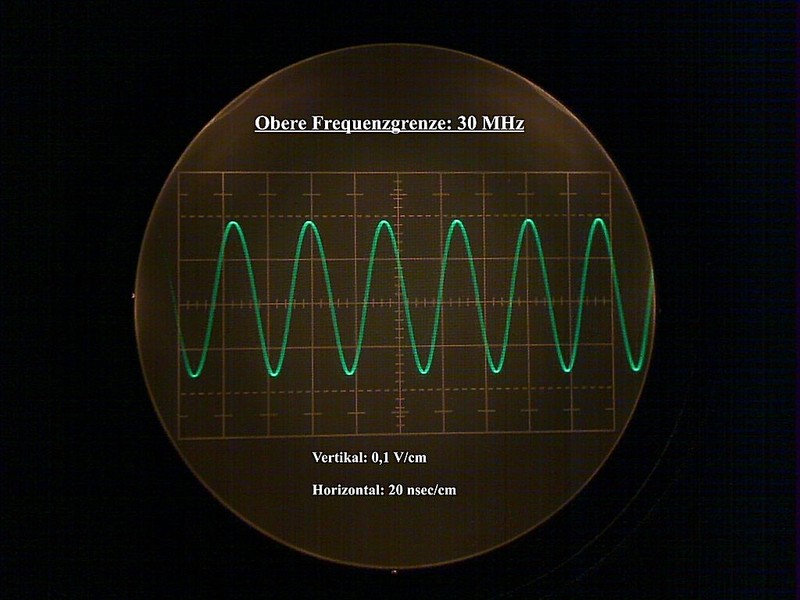

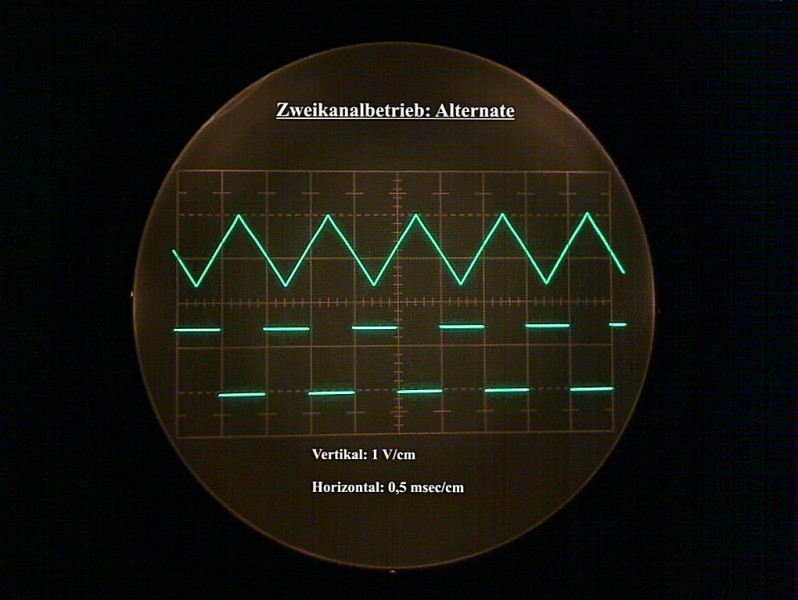

Vertikal: Dual Trace (Alt,Chop,Add, Sub), mit Plug In CA oder 1A2: 50mV/cm - 20V/cm, mit Plug In 1A1: 5mV/cm - 20V/cm, 6cm vertikale Auslenkung, Frequenzgang: DC bis 24/30 MHz.

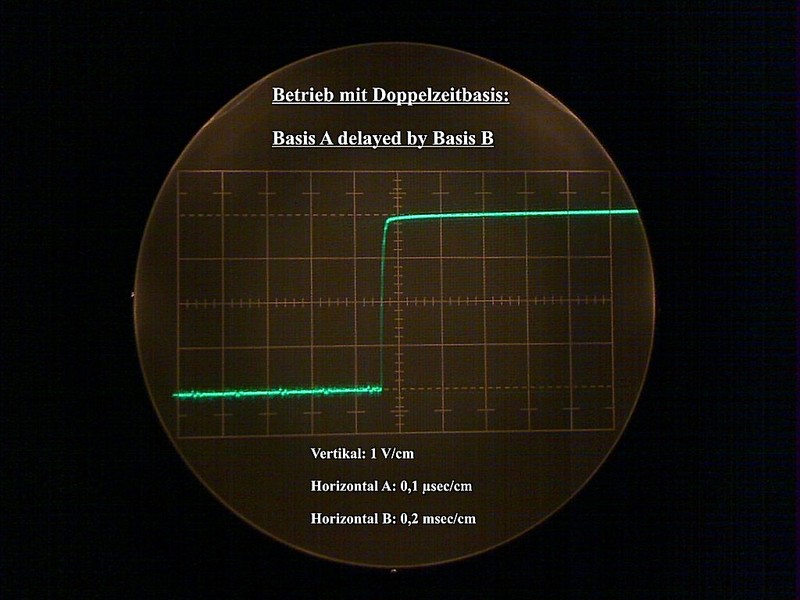

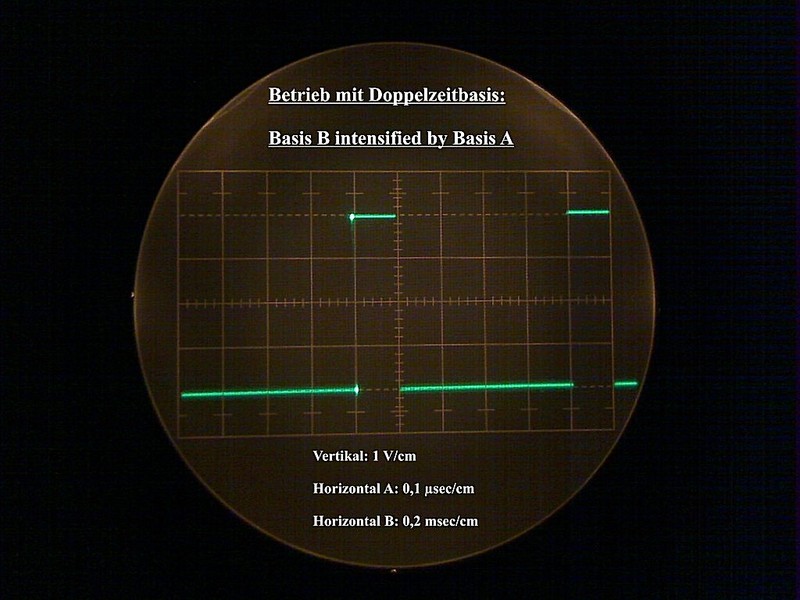

Horizontal: Doppelzeitbasis mit A/B/B intensified by A/A delayed by B, 5s/cm bis 0,1us/cm, Dehnung 5 fach, X-Verst. mit 0,1V/cm und 1V/cm.

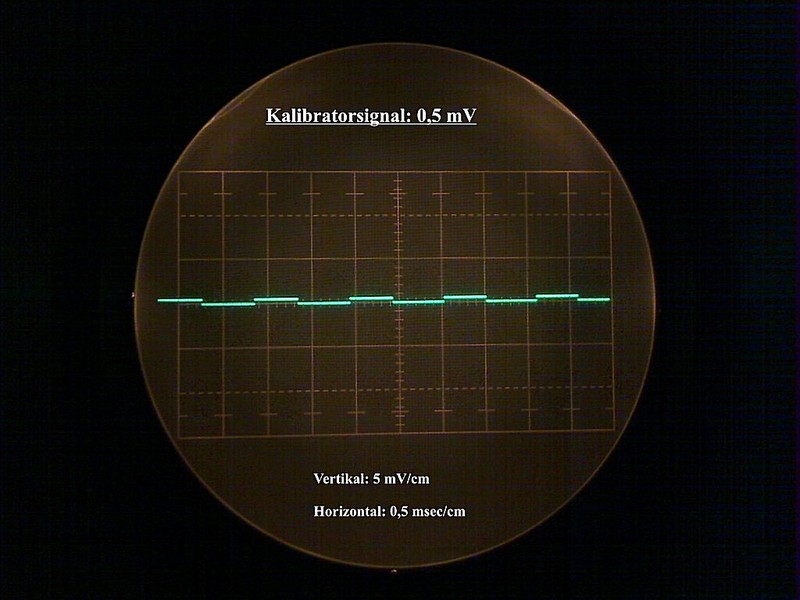

Kalibrator: 0,2mV bis 100V.
