Mainframe:  Vertikal 2 Slots, horizontal 1 Slot

                      Vertikal bis 140MHz / Risetime 2,5ns, analog

                      Readout-System

                      Großer heller Bildschirm mit 12,5 x 10,5 cm

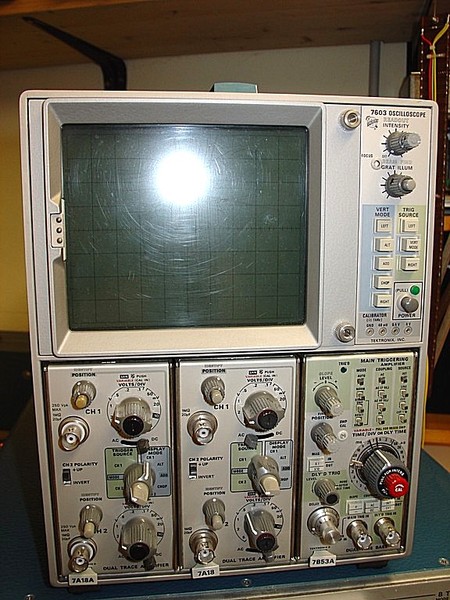

                      Bestückt mit 7A18 / 7A18 / 7B53A

Vertikal:       4 Kanäle 5mV/cm bis 5V/cm, Ch1 - Ch4 / Alt / Chop / Add

                      wenigstens 70 MHz Grenzfrequenz, Risetime 5ns

                      Readout der Amplituden-Maßstäbe

Horizontal:   5sec bis 5nsec/cm, Triggerbar bis 100MHz

                      Betriebsarten: Normal / Intensified / Delayed

                      Readout der Amplituden-Maßstäbe

Eichung:       40mV / 400mV / 4V / 1KHz Rechteck

Die Leistungsfähigkeit des 7603 wird mit einigen Bildern dokumentiert:

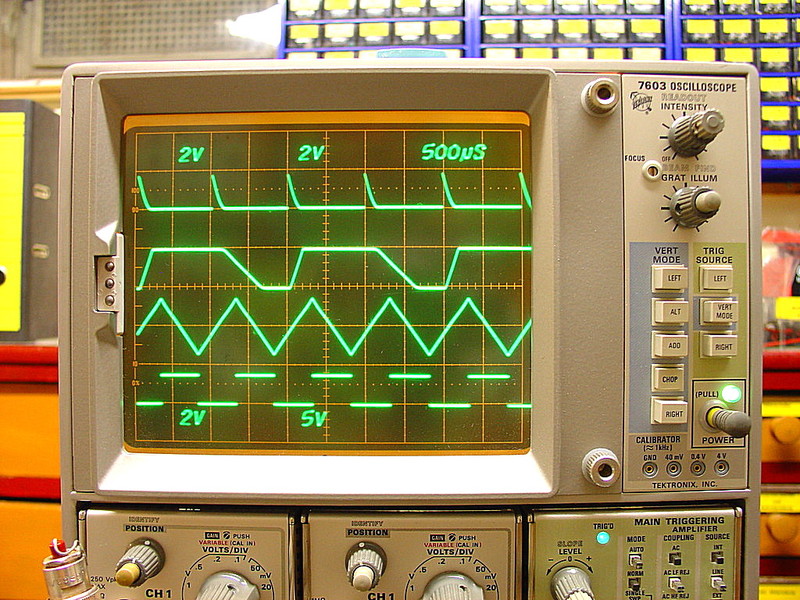

Bild 2 zeigt den 4-Kanal-Alt-Betrieb.

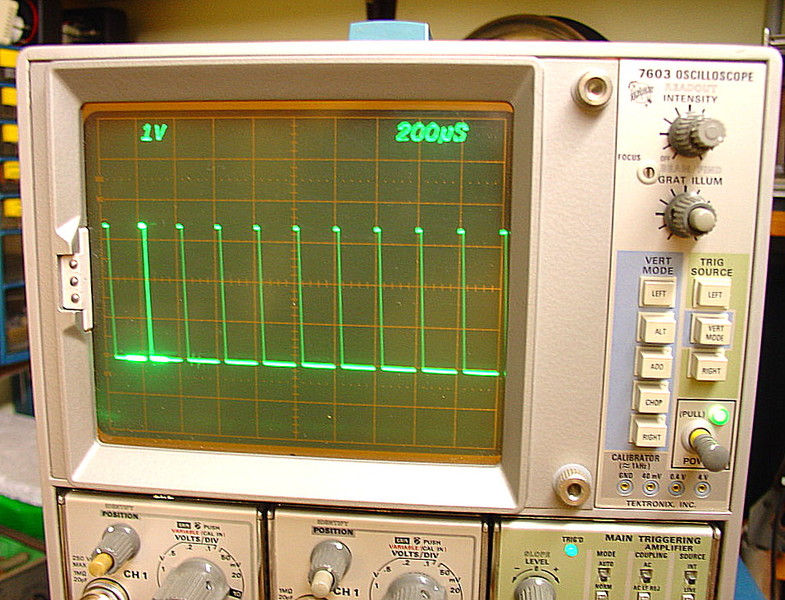

Bild 3 zeigt den Intensify-Betrieb zur Auswahl einer Detaildarstellung.

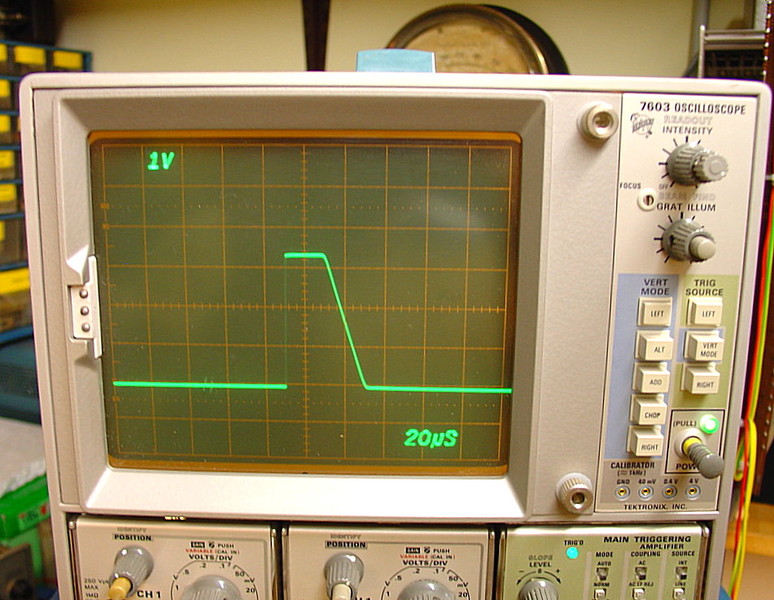

Bild 4 zeigt die ausgewählte Detaildarstellung im Delay-Betrieb.

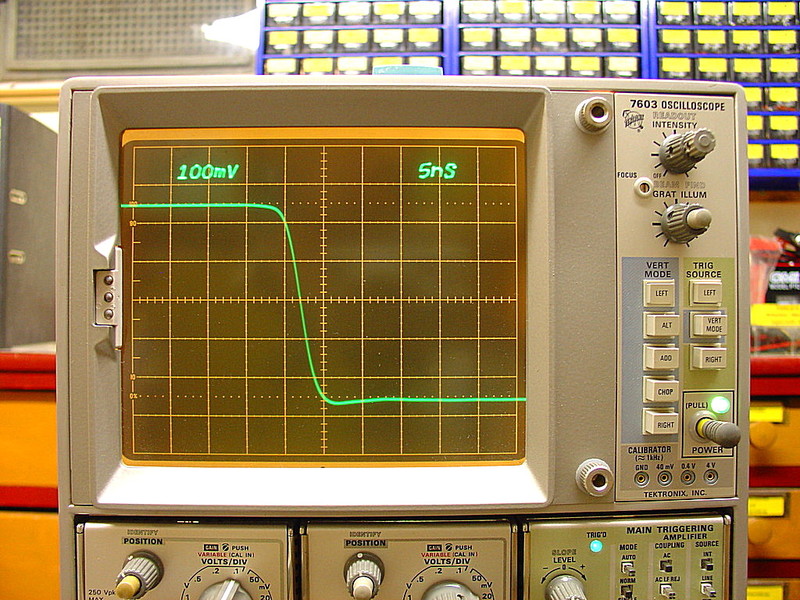

Bild 5 zeigt die Risetime des Mainframe, gemessen mit der Calibration-Fixture.

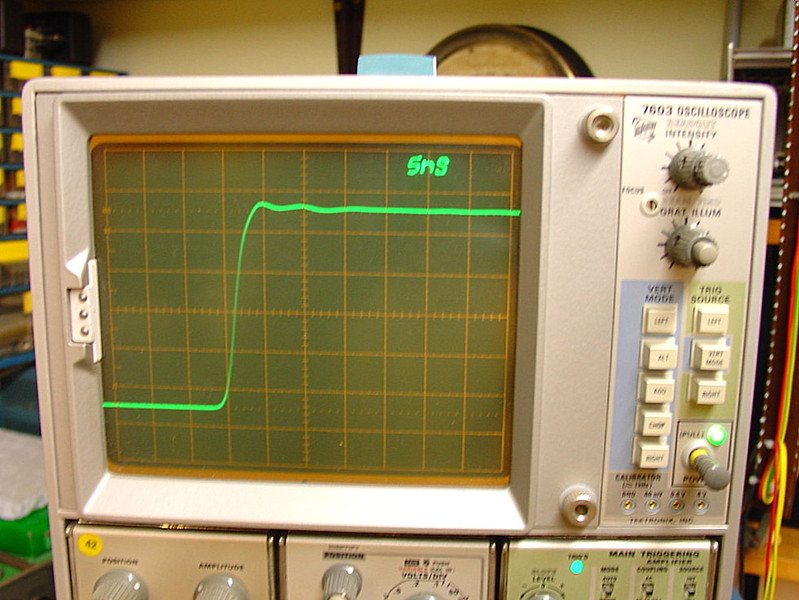

Bild 6 zeigt die Falltime (entsprechend Risetime) mit Plug In 7A18. Sie beträgt

           4nsec, das entspricht einer tatsächlichen Grenzfrequenz von 85 MHz.

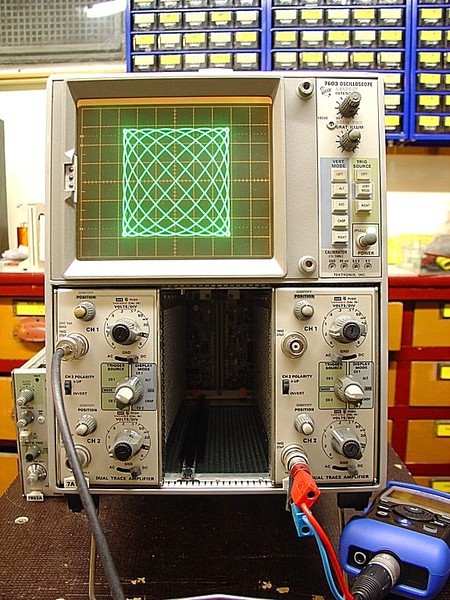

Bild 7 zeigt eine Lissajousfigur mit einem 7A18 im Horizontal-Slot.

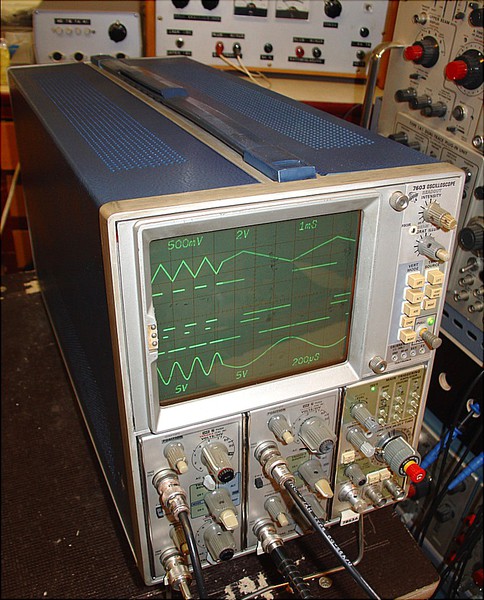

Bild 8 zeigt ein Gerät mit neuer Lackierung in einem tieferen Blau als das Tektronix-Blau.
