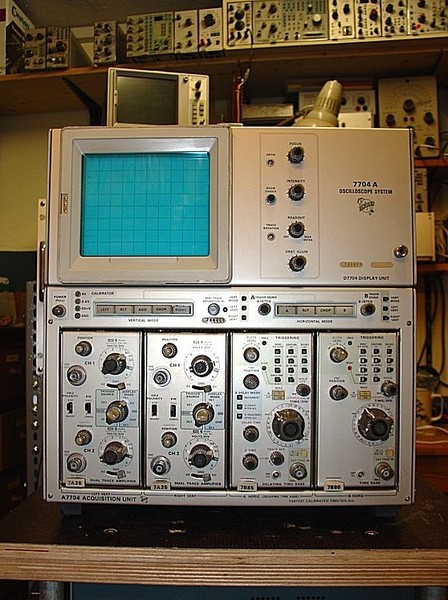

Mainframe: 2 Vertical-Slots / 2 Horizontal-Slots

                     Frequenzgang bis etwa 275 MHz, analog

                     Readout-System

                     CRT mit 21KV Beschleunigungsspannung

                     Ausgerüstet mit 7A26 / 7A26 / 7B85 / 7B80

Vertikal:      4 Kanäle 5mV/cm - 5V/cm bis 175 MHz, Input 1MOhm

                     Betriebsarten: CH1 bis CH4 / Alt / Chop / Add

                     Readout der Amplitudenmaßstäbe

Horizontal:  2 Zeitbasen A und B, 5s/cm - 2ns/cm

                     Betriebsarten: A / B / A Alt B / A Alt B, 2 fach delayed by A

                     Readout der Zeitmaßstäbe und der Delay-Zeiten

Eichung:      40mV / 400 mV / 4V / 1 KHz Rechteck.

Das Oszilloskop ist gereinigt, repariert und abgeglichen. Es ist ein hochwertiges Analog-Meßgerät für alle Meßanforderungen bis etwa 200 MHz. Einige Bilder dokumentieren seine Qualität:

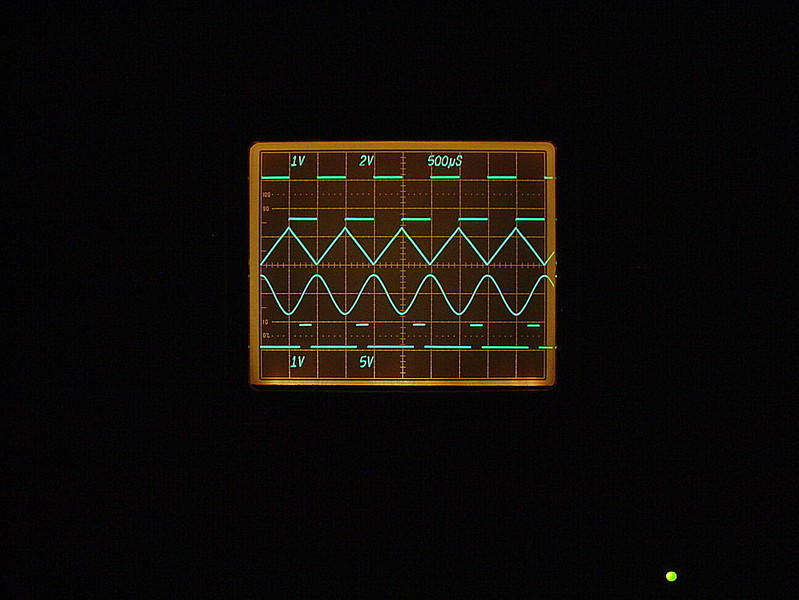

Bild 2 zeigt den Vierkanalbetrieb mit Alt.

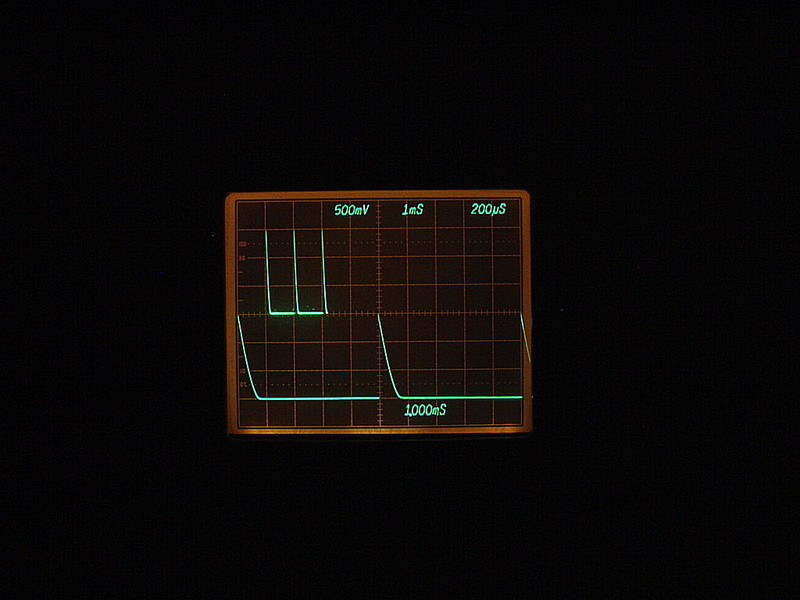

Bild 3 zeigt ein Zeit-Eichsignal mit 1KHz in zwei Zeitmaßstäben (A Alt B).

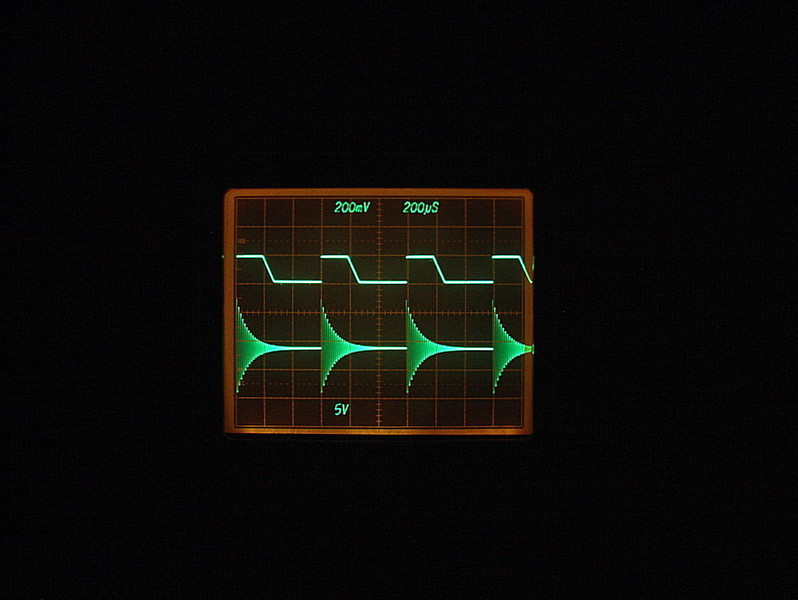

Bild 4 zeigt eine durch die Rechteckflanke angeregte gedämpfte Schwingung.

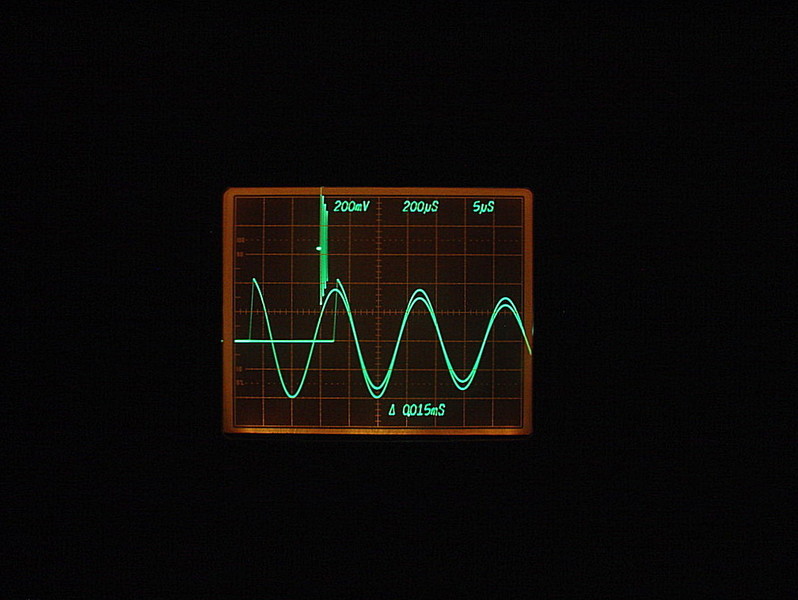

Bild 5 zeigt die Periodenmessung an der gedämpften Schwingung mit 15usec.

Bild 6 zeigt die Dämpfung der Schwingung auf 50% nach 59usec.

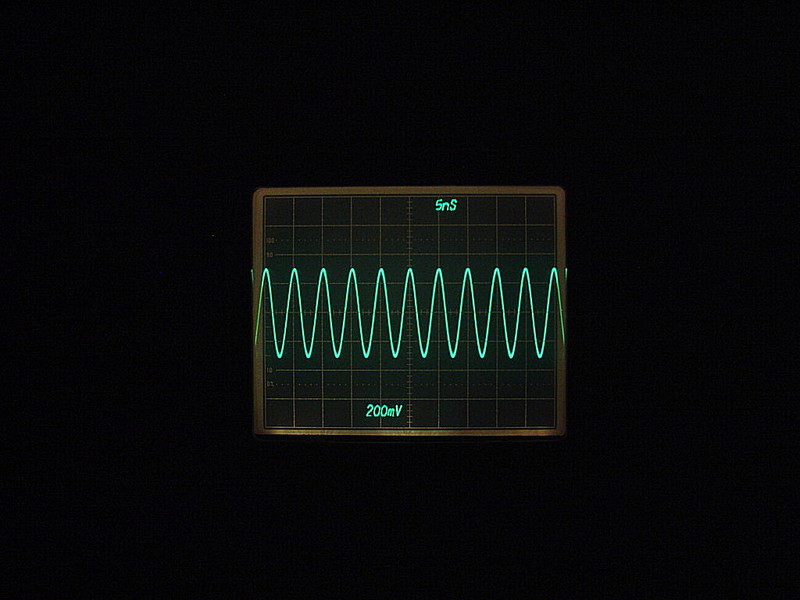

Bild 7 zeigt ein Sinussignal mit 200 MHz.

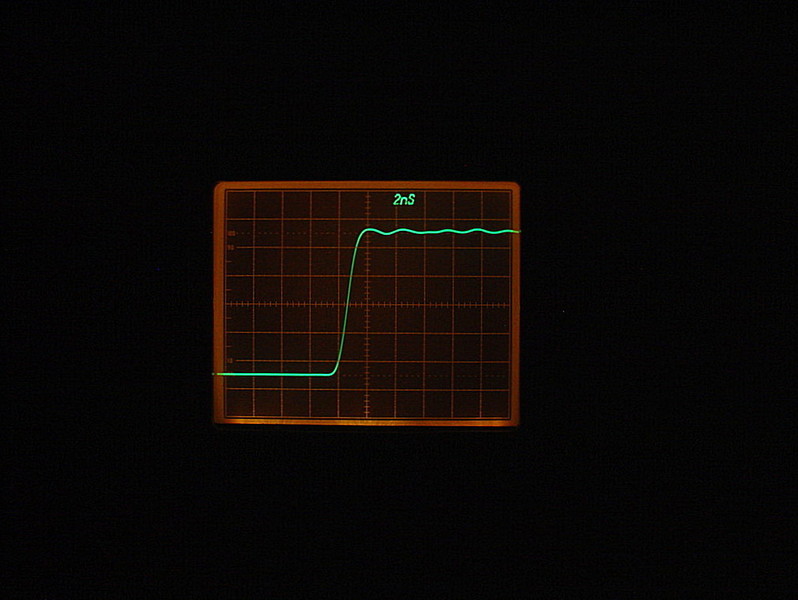

Bild 8 zeigt die Risetime mit dem Plug In 7A26.

Bild 9 zeigt die Risetime des Mainframe alleine (mit Calibration Fixture).
